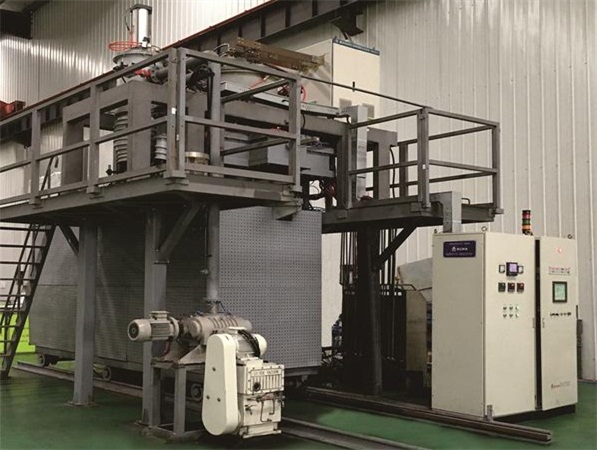

Horno de Temple de Agua al Vacío Vertical

Descripción

El horno de temple de agua al vacío vertical es aplicado para soluciones de aleación de titanio en la industria aeroespacial, tales como TC4, TC16, bronce de berilio en los elementos de los instrumentos elásticos. Aleación de precisión en los sensores de aviones tales como 3J1, 3J21 aleación de alta elásticidad en base Ni y en base Co, 3J53 aleación elástica constante en base Ni, acero inoxidable en el campo de la energía nuclear como 17-4PH, 410.

Características Técnicas

1. El horno es de estructura vertical y de doble cámara. La estructura integral o dividida es opcional de acuerdo con la situación del local.
2. Tipo de trabajos de carga: tipo colgante o tipo soporte.
3. El crisol del horno está diseñado a través de una optimización modularizada con un buen rendimiento de uniformidad de temperatura.
4. El horno de temple al vacío cuenta con extensibilidad, lo cual mejora la eficiencia de la producción.
5. Comparando con el dispositivo de temple de transmisión horizontal, el dispositivo de temple forma el material vertical del carro elevador, que tiene la ventaja de que el tiempo de transportación sea corto.
6. No es necesario eliminar el vapor de agua producido dentro de la cámara térmica y la polución del sistema de bomba de vacío para cargar otros gases.
7. El horno de temple de agua al vacío vertical está equipado con el sistema de circulación de refrigerado con un tanque de temple de agua de alto volumen, que cuenta con un mejor efecto de temple de agua.
8. El vapor de agua no representa ninguna polución para la cámara térmica y las bombas.
9. Elementos de calefacción molibdeno en la zona de calentamiento.
10. Elementos de calentamiento de molibdeno con tecnología de aislamiento posterior.
11. Cero consumo de gases inertes y argón...
12. Una cámara de carga está diseñada para un proceso continuo.

Configuración Opcional del Horno de Temple al Vacío

1. Estructura de doble cámara vertical: tipo integral/ tipo cámara móvil térmica/ tipo tanque móvil de agua
2. Crisol de horno: elementos térmicos de molibdeno y aislamiento térmico de metal.
3. Tipo temple por agitación de agua: agitación por paletas/ agitación por boquillas/ ambos tipos.
4. Bomba de vacío y calibre: marca extranjera/marca china de alta calidad.
5. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi
6. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell
7. Termopar: Tipo S, K, N.
8. Registrador: Sin papel/con papel
9. HMI: Pantalla de simulación/pantalla táctil.
10. Componentes eléctricos: Marca nacional de alta calidad/Schneider/Siemens

Especificaciones del Horno de Temple de Agua al Vacío Vertical

Parámetro\Modelo	VVWQ-3030D	VVWQ-4040D		VVWQ-5050D	VVWQ-6060D		VVWQ-8060D
Tamaño efectivo de la zona caliente Φ×H (mm)	Φ300 × 300		Φ400 × 400	Φ500 × 500		Φ600 × 600	Φ800 × 600
Capacidad de carga (kg)	50		75	120		200	300
Potencia de calefacción (kW)	35		60	75		90	120
Temperatura Máx. (°C)	1350		1350	1350		1350	1350
Uniformidad de temperatura (°C)	±5		±5	±5		±5	±5
Grado de Vacío (Pa)	4 × 10-3/6 × 10-4		4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4		4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4
Tasa de aumento de presión (Pa/h)	≤0.26		≤0.26	≤0.26		≤0.26	≤0.26
	≤0.65		≤0.65	≤0.65		≤0.65	≤0.65
Tiempo de transporte (S)	≤6		≤6	≤6		≤6	≤6
Medio de enfriamiento	agua purificada		agua purificada	agua purificada		agua purificada	agua purificada
