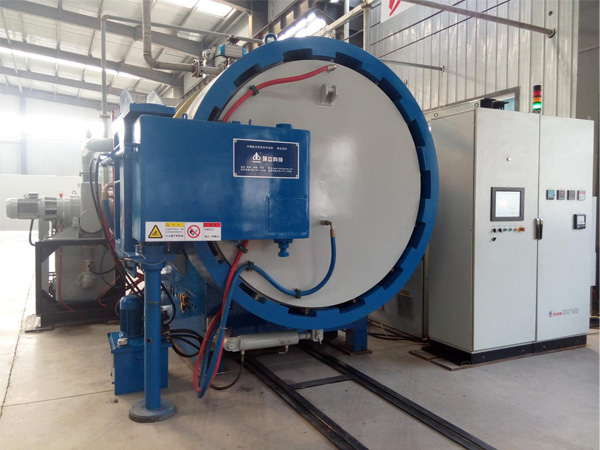

Horno de Temple de Gas y HIP

Aplicación

Es utilizado para HIP y tratamiento rápido de enfriamiento de gas refrigerante para varios metakes, base de cobre, polvo base de hierro, metal cerámico resistente a la fricción, etc.

Características Técnicas

1. Cámara doble horizontal, estructura de carga horizontal. Tipo puerta de horno puede ser diseño persoanlizado.
2. La cámara de enfriamiento de gas es de circulación de gas de abajo a arriba o de izquierda a derecha, que tiene una alta tasa de intercambio de calor.
3. La cámara HIP se cierra antes de apagar el gas, para ahorrar energía.
4. De acuerdo con los trabajos de tratamiento, los usuarios pueden optar por confgurar el ventilador de enfriamiento de gas de alta potencia tipo flujo axial o el ventilador centrífugo de enfriamiento de gas de alta potencia.

Opciones de Configuraciones

1.Tipo de puerta: En línea; desconectado; vertical arriba y abajo; rotatorio
2.Tipo de enfriamiento de gas: enfriamiento del flujo de aire vertical; refrigeración de lado a lado con flujo de aire frío.
3.Fogón del horno: Elementos de calentamiento de grafito y aislamiento de calor de fieltro de grafito
4.Unidad de bomba de vacío y vacuómetro: marca en el extranjero; marca china de alta calidad
5.Grado de Vacío: Alto al vacío; vacío mediano
6.PLC: OMRON; Siemens; Mitsubishi
7.Controlador de temperatura: SHIMADEN; EUROTHERM; Honeywell
8 Termopar: Tipo K; Tipo N; Tipo S
9. Grabadora: Grabadora sin papel; grabadora de papel
10.HMI: Pantalla de simulación; pantalla táctil con ordenador de la industria
11.Componentes eléctricos: marca china de alta calidad: Schneider; Siemens

Especificaciones Principales

Parámetro\Modelo	HIPGQ-335D	HIPGQ-446D	HIPGQ-557D	HIPGQ-669D	HIPGQ-7711D	HIPGQ-8812D	HIPGQ-9915D
Tamaño efectivo de la zona caliente W×H×L (mm)	300 × 300 × 500	400 ×400 × 600	500 × 500 × 700	600 ×600 × 900	700 × 700 × 1100	800 × 800 × 1200	900 × 900 × 1500
Capacidad de carga (kg)	75	250	400	600	1000	1200	1500
Potencia de calefacción (kW)	48	75	90	150	270	360	480
Temperatura Máx. (°C)	1150	1150	1150	1150	1150	1150	1150
	1350	1350	1350	1350	1350	1350	1350
Uniformidad de temperatura (°C)	±5	±5	±5	±5	±5	±5	±5
Grado de Vacío (Pa)	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1
	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4
Tasa de aumento de presión (Pa/h)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Tiempo de transporte (S)	≤12	≤15	≤20	≤25	≤30	≤30	≤35
Presión de enfriamiento de gas (barra)	20/40/60	20/40/60	20/40/60	20/40/60	20/40/60	20/40/60	20/40/60
Gas refrigerante (99.995%)	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He
