Descripción

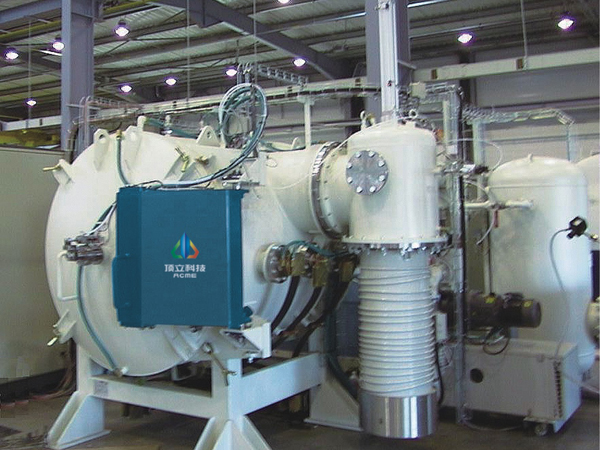

El horno de recocido al vacío horizontal es aplicado para el recocido brillante de materiales como acero de herramientas, acero de troquelado, acero de alta velocidad, acero de fuerza ultra, material magnético, acero inoxidable, metales no ferrosos, etc.
Características Técnicas
1. El horno de temple al vacío es de estructura horizontal, una cámara y carga inferior. La forma de abrir la puerta es opcional de acuerdo con los requisitos del cliente.
2. Una excelente uniformidad de temperatura realizada por el crisol de horno de forma octagonal.
3. La pantalla de aislamiento completa de metal adopta la tecnología de aislamiento trasera.
4. Calefacción bajo al vacío, Ar or H2...
Configuración Opcional del Horno de Recocido al Vacío Horizontal
1.Tipo de puerta: En línea; desconectado; vertical arriba y abajo; rotatorio
2.Fogón del horno: Elementos de calentamiento de grafito y aislamiento de calor de fieltro de grafito; elementos de calefacción de molibdeno y aislamiento térmico de metal
3.Unidad de bomba de vacío y vacuómetro: marca en el extranjero; marca china de alta calidad
4.Grado de Vacío: Alto al vacío; vacío mediano
5.PLC: OMRON; Siemens; Mitsubishi
6.Controlador de temperatura: SHIMADEN; EUROTHERM; Honeywell
7.Termopar: Tipo K; Tipo N; Tipo S
8.Grabadora: Grabadora sin papel; grabadora de papel
9.HMI: Pantalla de simulación; pantalla táctil con ordenador de la industria
10.Componentes eléctricos: marca doméstica de alta calidad: Schneider; Siemens
Especificaciones del Horno de Temple al Vacío
|
Parámetro\Modelo
|
HVA-335S
|
HVA-446S
|
HVA-557S
|
HVA-669S
|
HVA-7711S
|
HVA-8812S
|
HVA-9915S
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
300 × 300 × 500
|
400 × 400 × 600
|
500 × 500 × 700
|
600 × 600 × 900
|
700 × 700 × 1100
|
800 × 800 × 1200
|
900 × 900 × 1500
|
|
Capacidad de carga (kg)
|
75
|
250
|
400
|
600
|
1000
|
1200
|
1500
|
|
Potencia de calefacción (kW)
|
48
|
75
|
90
|
150
|
270
|
360
|
480
|
|
Temperatura Máx. (°C)
|
1350/1700/2300
|
1350/1700/2300
|
1350/1700/2300
|
1350/1700/2300
|
1350/1700/2300
|
1350/1700/2300
|
1350/1700/2300
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Presión de refrigeración de gas (barra)
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
