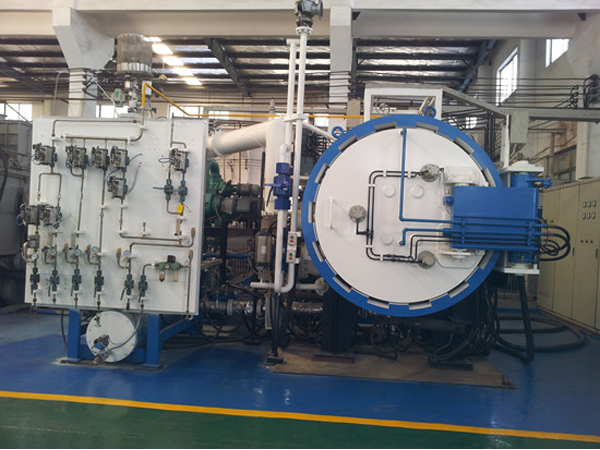

Horno de Prensado de Sinterizado (Sinterizado- Prensado isostático en Caliente (Hip))
Descripción
El horno de prensado sinterizado es adecuado principalmente para la sinterización y los procesos de prensado de sinterizado de aleación de tungsteno, magnético, aleación pesada, carburo cementado, etc.
Características Técnicas
1. El horno adopta la estructura especial de zona térmica y el diseño de elemento térmico, que se caracteriza por una buena uniformidad de temperatura.
2. La mufla de desaglomerado de diseño especial es adoptado con un buen sellado y un aglutinante completamente extraíble, evitando así la contaminación de los componentes interiores.
3. El horno de prensado isostático en caliente cuenta con la función de vacío lento, presinterizado al vacío, desaglomerado de menor presión negativa, desaglomerado TOWAC y desaglomerado menor de presión positiva.
4. El horno de prensado sinterizado adopta la estructura y los materiales avanzados refractarios, que se caracterizan por un buen rendimiento de aislamiento y una absorción térmica baja. Puede ahorrar más del 20 % de energía en comparación con el diseño previo.
5. La operación por pantalla táctil y el control central PLC (Control Lógico Programable) son utilizados para realizar una operación simple y confiable.
6. El horno cuenta con las funciones de alerta de falla por exceso de temperatura o presión, protección mecánica de presión automática y bloqueo, los cuales forman un horno altamente seguro.
7. Cuenta con la operación a control remoto, diagnóstico remoto de funcionamiento incorrecto y las funciones remotas de actualización de programa.
Configuración Opcional de Horno de Prensado Isostático
1.Puerta de horno: Tipo visagra giratoria, cerradura manual/ cerradura automática con collar de bloqueo.
2. Recipiente de horno: Todo de acero al carbono/Capa interior de /Totalmente de acero inoxidable.
3. Zona térmica de horno: todo de fieltro duro compuesto /Fieltro duro de carbono compuesto + CFC (clorofluorocarbonos)
4. Material térmico: grafito isostático prensado/ pureza de prensado alto, grafito de densidad y fuerza altas.
5. Material de mufla: grafito de tamaño fino.
6. Control de gas de proceso: Flujómetro de volumen/masa, válvula manual/automática, marca importada/china
7. Bomba de vacío y calibre: marca importada/importada
8. Camión de carga: tipo rodillo/horquilla
9. Panel operacional: pantalla de simulación/pantalla táctil/computador industrial
10. PLC (Control Lógico Programable): OMRON/Siemens
11. Controlador de temperatura: SHIMADEN/EUROTHERM
12. Termopar: Tipo C(revestimiento de tungsteno/revestimiento de molibdeno/revestimiento cerámico)
13. Registrador: Sin papel/con papel, marca importada/marca china
14. Componentes eléctricos: CHINT/Schneider/Siemens
Especificaciones del Horno de Prensado Isostático
|
Especificaciones/Modelos
|
PSF-323212
|
PSF-050513
|
PSF-050518
|
|
Tamaño de zona de trabajo (A×A×L)(mm)
|
320 × 320 × 1200
|
500 × 500 × 1300
|
500 × 500 × 1800
|
|
Peso máximo (kg) ( no significa el peso de carga real)
|
250
|
500
|
800
|
|
Temperatura máxima (°C)
|
1550
|
1550
|
1550
|
|
Homogeneidad de temperatura bajo vacío (°C)
|
±5
|
±5
|
±5
|
|
Homogeneidad de temperatura bajo presión (°C)
|
±7.5
|
±10
|
±10
|
|
Potencia térmica del horno de prensado sinterizado (kW)
|
210
|
300
|
360
|
|
Vacío final (Pa)
|
2
|
2
|
2
|
|
Tasa de presión aumentada (Pa/h)
|
0.67
|
0.67
|
0.67
|
|
Presión de trabajo
|
20/60/100
|
20/60/100
|
20/60/100
|
|
Gas de proceso
|
Ar/N2/H2/CH4
|
Ar/N2/H2/CH4
|
Ar/N2/H2/CH4
|
|
Las especificaciones arriba son definidas de acuerdo con la pieza de carburo cementado. Los parámetros arriba pueden ser ajustados a los requisitos de los procesos, no son de estándar aceptación, por lo que los detalles específicos deberán ser establecidos en los acuerdos y las propuestas técnicas.
|
