Descripción

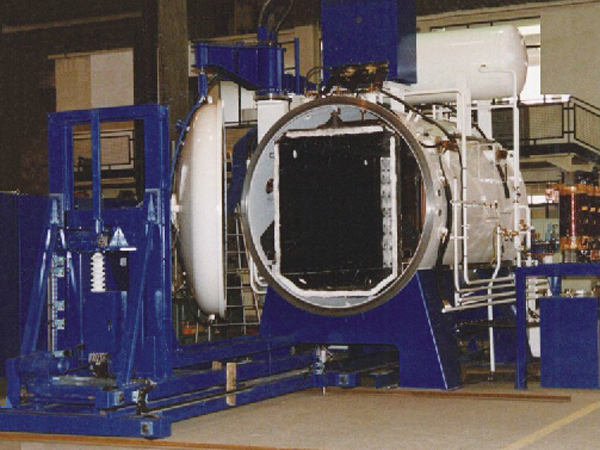

Horno de soldadura de aluminio de alto vacío para la soldadura de vacío de materiales como intercambiador térmico, evaporador de condición de aire, condensador, antena de radar de rejilla, tubo de guía de onda, etc.
Características Técnicas
1. El horno de soldadura de aluminio de alto vacío cuenta con una estructura horizontal, cámara singular y carga horizontal.
2. El crisol de horno consiste en zonas variadas, calefactor aleado amplio de níquel-cromo y aislamiento térmico de acero inoxidable de múltiples capas, que tiene una buena uniformidad de temperatura.
3. La entrada del sistema de vacío es configurada con el dispositivo directivo de gas condensado y el dispositivo de filtro de colección, previene la contaminación con vapor de soldadura de la bomba de vacío.
4. La única tecnología de aislamiento trasero asegura una área grande de radiación y un rendimiento mejor de aislamiento.
Configuración Opcional de Horno de Soldadura de Aluminio de Alto Vacío
1. Tipo de puerta de horno: en línea/ fuera de línea, subida y bajada vertical, giratoria.
2. Bomba de vacío y calibre: marca extranjera/ marca china de alta calidad.
3. PLC (Control Lógico Programable): OMRON/ Siemens/ Mitsubishi.
4. Controlador de temperatura: SHIMADEN/ EUROTHERM/ Honeywell.
5. Termopar: Tipo S, K, K.
6. Registrador: Sin papel/con papel.
7. HMI: Pantalla de simulación/ Pantalla táctil con computador industrial.
8. Componentes eléctricos: Marca china de alta calidad/ Schneider/Siemens
Especificaciones de Horno de Soldadura de Aluminio de Alto Vacío
|
Parámetro\Modelo
|
VAB-335S
|
VAB-446S
|
VAB-557S
|
VAB-669S
|
VAB-7711S
|
VAB-8812S
|
VAB-9915S
|
VAB-121230S
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
300 × 300 × 500
|
400 × 400 × 600
|
500 × 500 × 700
|
600 × 600 × 900
|
700 × 700 × 1100
|
800 × 800 × 1200
|
900 × 900 × 1500
|
1200 × 1200 × 3000
|
|
Capacidad de carga (kg)
|
200
|
200
|
300
|
400
|
800
|
1000
|
1200
|
3000
|
|
Potencia de calefacción (kW)
|
45
|
45
|
75
|
90
|
180
|
210
|
300
|
660
|
|
Temperatura Máx. (°C)
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
|
Uniformidad de temperatura (°C)
|
±3
|
±3
|
±3
|
±3
|
±3
|
±3
|
±3
|
±3
|
|
Grado de Vacío (Pa)
|
8×10-4
|
8×10-4
|
8×10-4
|
8×10-4
|
8×10-4
|
8×10-4
|
8×10-4
|
8×10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
