Descripción

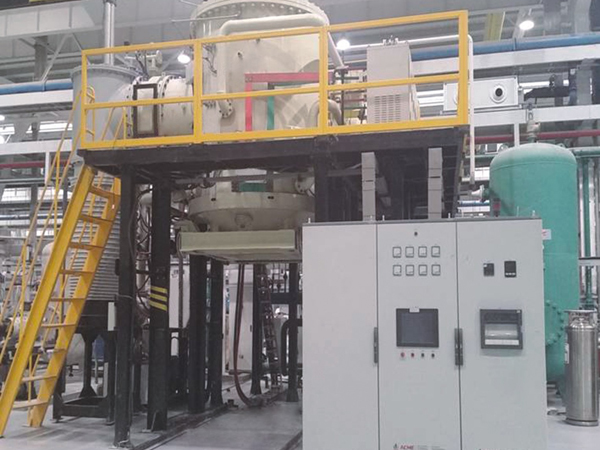

El horno al vacío de soldadura vertical es utilizado para la soldadura al vacío de materiales tales como metales no ferrosos, acero inoxidable, aleación de titanio, aleación de alta temperatura.
Características Técnicas
1. ACME tiene un laboratorio de soldadura especial de defensa nacional, nosotros podemos proporcionar material y proceso de soldadura.
2. El crisol de horno está diseñado a través de una optimización modularizada con un buen rendimiento uniforme de temperatura.
3. La estructura de elevación cuenta con la función de eliminación de errores acumulados automáticamente del sistema de elevación, los movimientos son de estabilidad alta y sin vibración.
4. La entrada del sistema de vacío es configurada con el dispositivo de fase de gas condensado y el dispositivo de filtro de colección, impidiendo la polución del vapor de flujo de soldadura del sistema de vacío.
5. La única tecnología de anti polución de calibre garantiza una larga vida útil del calibre de vacío.
6. El único aislamiento trasero cuenta con una área grande de radiación y un rendimiento mejor de aislamiento.
Configuración Opcional de Horno al Vacío de Soldadura Vertical
1. Tipo de carga inferior: puerta vertical se mueve horizontalmente, fijada horizontalmente.
2. Movimiento vertical: movimiento a tornillo/ movimiento a tuerca.
3. Crisol de horno: Elementos térmicos de grafito con aislamiento térmico de fieltro de grafito/Elementos térmicos de molibdeno y aislamiento térmico de metal.
4. Bomba de vacío y calibre: Marca extranjera/ marca nacional de alta calidad.
5. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi
6. Termopar: Tipo S, K, N
7. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell
8. Registrador: Sin papel/con papel
9. HMI: Pantalla de simulación/pantalla táctil
10. Componentes eléctricos: Schneider/Siemens
Especificaciones del Horno al Vacío Vertical
|
Parámetro\Modelo
|
VHVB-0608S
|
VHVB-0808S
|
VHVB -1010S
|
VHVB -1212S
|
VHVB -1215S
|
VHVB -1520S
|
|
Tamaño efectivo de la zona caliente Φ ×H (mm)
|
Φ600 × 800
|
Φ800 × 800
|
Φ1000 × 1000
|
Φ1200 × 1200
|
Φ1200 × 1500
|
Φ1500 × 2000
|
|
Capacidad de carga (kg)
|
650
|
850
|
1000
|
1150
|
1450
|
1800
|
|
Potencia de calefacción (kW)
|
120
|
180
|
270
|
330
|
420
|
540
|
|
Temperatura Máx. (°C)
|
1350/1700/2300
|
13501700/2300
|
13501700/2300
|
13501700/2300
|
13501700/2300
|
13501700/2300
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Presión de refrigeración de gas (barra)
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
