Descripción

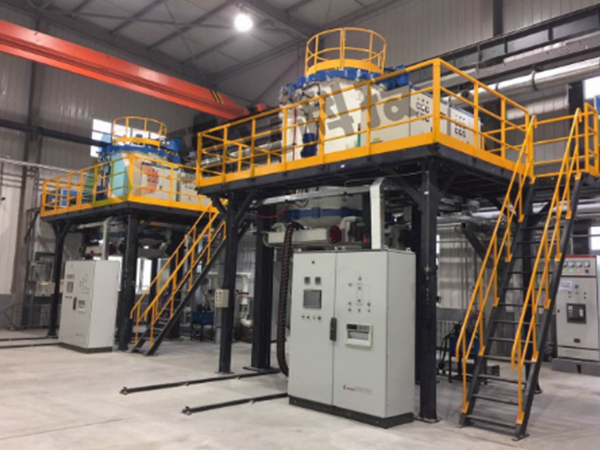

El horno de grafito vertical al vacío es principalmente utilizado para tratamiento de grafitización a temperatura alta de C/C, grafito, materiales refractarios de aislamiento de fibra de carbono, etc.
Características Técnicas
1. El horno de grafito vertical al vacío utiliza el calefactor eléctrico como resistencia de baja energía y el tamaño de la zona de trabajo no está limitada por el tamaño del crisol.
2. Para el horno de tamaño grande, se diseñará múltiples zonas de control de temperatura para aumentar la homogeneidad de temperatura.
3. Puede ser equipado con el sistema externo de enfriamiento rápido para disminuir el ciclo de producción.
4. El horno vertical de grafito puede recibir carga tanto en la parte superior como inferior, los compradores pueden seleccionar el tipo que deseen de acuerdo con los requisitos de procedimientos y el tamaño del taller.
Configuración Opcional del Horno de Grafito Vertical al Vacío.
1. Puerta de Horno: Elevación hidráulica/mecánica, abertura oscilante /paralela (puerta de tamaño grande), Cerradura manual/cerradura automática con collar de bloqueo.
2. Recipiente de horno: Todo de acero al carbono/ Completamente de acero inoxidable.
3. Zona de calefacción de horno: Ladrillo refractario + Fibra cerámica.
4. Compuesto calefactor y mufla: Grafito /C/C material compuesto.
5. Sistema de proceso de gas: Flujómetro volumen/masa, válvula manual/ válvula automática, marca extranjera/marca china
6. Bomba de vacío y calibre: marca extranjera/marca china
7. PLC (Control Lógico Programable): OMRON/Siemens
8. Controlador de temperatura: SHIMADEN/EUROTHERM
9. Termopar: Tipo W-Re / S /R
10. HMI: Pantalla de simulación / táctil
11. Componentes eléctricos: CHINT/Schneider/Siemens
Especificaciones del Horno Vertical de Grafito
|
Espec/Modelo
|
VVG-0608
|
VVG-1015
|
VVG-1120
|
VVG-1520
|
|
Dimensiones del área de trabajo (W × H × L) (mm)
|
Φ600 × 800
|
Φ1000 × 1500
|
Φ1100 × 2000
|
Φ1500 × 2000
|
|
Temperatura máxima(°C)
|
2600
|
2600
|
2600
|
2600
|
|
Temperatura uniforme (Cº)
|
±5
|
±7,5
|
±10
|
±15
|
|
Vacío final (Pa)
|
50
|
50
|
50
|
50
|
|
Rango de aumento de presión (Pa/h)
|
0,67
|
0,67
|
0,67
|
0,67
|
|
Los parámetros anteriores pueden ser ajustados según los requisitos del proceso, y no tienen que ser aceptados como estándar. Los detalles y especificaciones requeridos serán registrados en la propuesta técnica y los contratos.
|
