Descripción

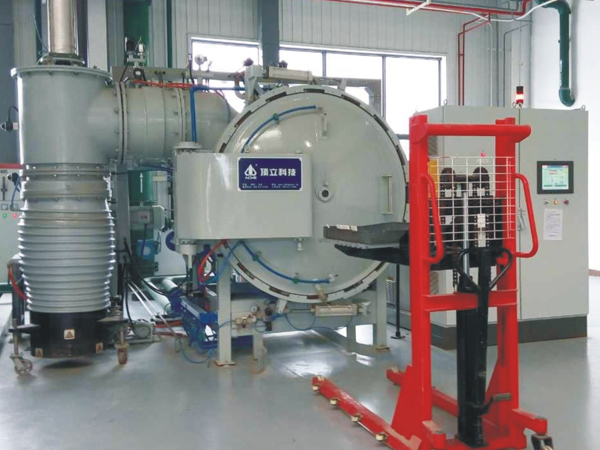

El horno de revenido de alto vacío es principalmente utilizado para el revenido al vacío de materiales tales como acero de herramientas, acero de troquelado, acero de alta velocidad, acero de ultra fuerza, aleación del titanio después del temple al vacío y el tratamiento de solución. También es utilizado para el recocido de recristalización y el envejecimiento al vacío de metales no ferrosos.
Características Técnicas
1. El horno es de estructura horizontal, de una cámara y de carga horizontal. La forma de abertura de la puerta es opcional de acuerdo con el requisito del cliente.
2. El crisol consiste en una zona amplia térmica de níquel-cromo y aislamiento térmico de acero inoxidable de múltiples capas con un buen rendimiento de uniformidad de temperatura.
3. El revenido es finalizado en alto vacío. Los trabajos después del tratamiento son brillantes sin ningún cambio de color.
4. El sistema de refrigerado rápido compuesto del intercambiador térmico interior y la circulación de refrigerado de gas previene de manera efectiva aquellos componentes de un revenido frágil.
5. El horno de alto vacío posee un dispositivo térmico de convección, que asegura la uniformidad de temperatura en el estado de temperatura baja.
Configuración Opcional de Horno de Revenido de Alto Vacío
1. Puerta de horno: En línea/fuera de línea, arriba y abajo vertical, rotación.
2. Bomba de vacío y calibre: Marca extranjera/marca china de alta calidad.
3. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi
4. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell
5. Termopar: Tipo S, K, N
6. Registrador: Sin papel/con papel
7. HMI: Pantalla de simulación/Pantalla táctil
8. Componentes eléctricos: marca nacional de alta calidad/Schneider/Siemens
Especificaciones de Horno de Alto Vacío
|
Parámetro\Modelo
|
HVT-335S
|
HVT-446S
|
HVT-557S
|
HVT-669S
|
HVT-7711S
|
HVT-8812S
|
HVT-9915S
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
300 × 300 × 500
|
400 × 400 × 600
|
500 × 500 × 700
|
600 × 600 × 900
|
700 × 700 × 1100
|
800 × 800 × 1200
|
900 × 900 × 1500
|
|
Capacidad de carga (kg)
|
75
|
250
|
400
|
600
|
1000
|
1200
|
1500
|
|
Potencia de calefacción (kW)
|
30
|
45
|
75
|
100
|
150
|
180
|
240
|
|
Temperatura Máx. (°C)
|
750
|
750
|
750
|
750
|
750
|
750
|
750
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Presión de refrigeración de gas (barra)
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
