Descripción

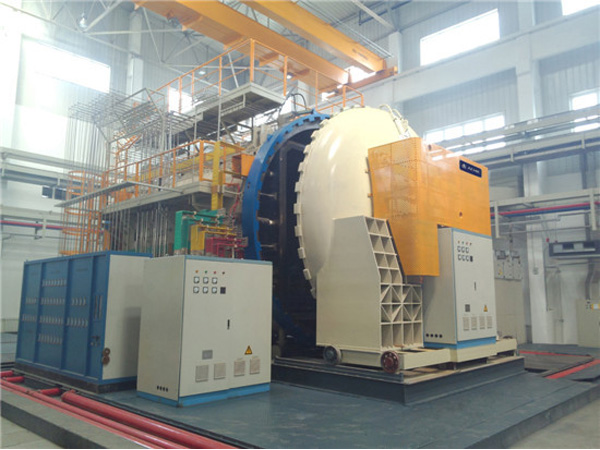

El horno horizontal CVD (Carbono) es aplicado para materiales compuestos de CVD que usan gas hidrocarbonado (como C3H8) como fuentes de carbono, que trabajan en los tratamientos CVD y CVI para materiales de carbono.
Características Técnicas
1. El tamaño de la zona de trabajo del horno alcanza los 2.5m×2.5m×5m, el cual puede cumplir con el tratamiento de las piezas CVD de tamaños grandes.
2. El horno al vacío de carbono adopta la zona múltiple de control de temperatura con una gran homogeneidad de temperatura.
3. La cámara de deposición de diseño especial logra un buen efecto de sellado y una capacidad fuerte anticontaminante.
4. Las ventanas múltiples de deposición aseguran la homogeneidad del flujo de campo, no deja deposiciones en las esquinas inactivas y cuenta con una gran superficie de deposición.
5. Durante el proceso de deposición tanto el alquitrán, el polvo sólido como los gases orgánicos son tratados de manera efectiva.
Configuración Opcional del Horno Horizontal CVD
1. Puerta de horno: cierre manual/ cierre automático con anillo tensor.
2. Recipiente de horno: Todo de acero al carbono/ Capa interna de acero inoxidable/ Completamente de acero inoxidable
3. Zona candente de horno: Fieltro de carbono libre/ Fieltro de grafito libre/ Fieltro duro compuesto/ CFC
4. Componente calefactor y mufla: Grafito de presión isostática/ Pureza de alta presión, grafito de gran fuerza y densidad/ grafito de tamaño fino.
5. Sistema de proceso de gas: Flujómetro de volumen/masa, válvula manual/automática, marca importada/marca china
6. Bomba de vacío y calibre: marca importada/marca china
7. HMI: Pantalla de simulación/pantalla táctil/Computador industrial personal
8. PLC (Control Lógico Programable): OMRON/Siemens
9. Controlador de temperatura: SHIMADEN/EUROTHERM
10 Termopar: Tipos C, S, K, N
11. Registrador: Registrador sin papel/con papel, marca importada/china
12. Componentes eléctricos: CHINT/Schneider/Siemens
13. Camión de carga: tipo rodillo /tipo horquillas/tipo plegado de conducción a larga distancia
Especificaciones del Horno al Vacío Carbono CVD
|
Espec/Modelo
|
HCVD -060609-C
|
HCVD -080812-C
|
HCVD -101015-C
|
HCVD -121225-C
|
HCVD -151530-C
|
|
Dimensiones del área de trabajo (W × H × L) (mm)
|
Φ600 × 600 × 900
|
Φ800 × 800 × 1200
|
Φ1000 × 1000 × 1500
|
Φ1200 × 200 × 2500
|
Φ1500 × 1500 × 3000
|
|
Temperatura máxima(°C)
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
Temperatura uniforme (Cº)
|
±7,5
|
±7,5
|
±7,5
|
±10
|
±10
|
|
Vacío final (Pa)
|
50
|
50
|
50
|
50
|
50
|
|
Rango de aumento de presión (Pa/h)
|
0,67
|
0,67
|
0,67
|
0,67
|
0,67
|
|
Los parámetros anteriores pueden ser ajustados según los requisitos del proceso, y no tienen que ser aceptados como estándar. Los detalles y especificaciones requeridos serán registrados en la propuesta técnica y los contratos.
|
