Descripción

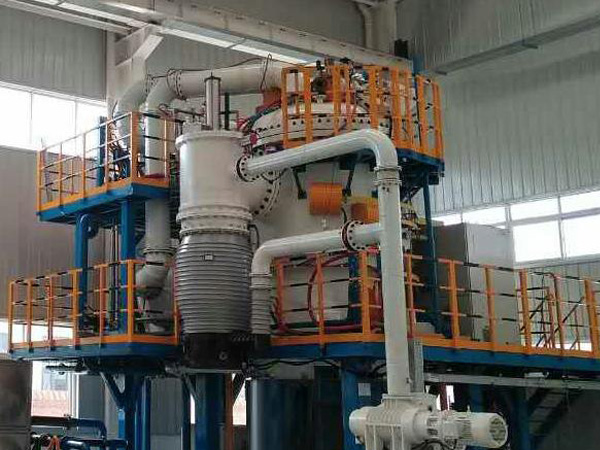

El horno vertical de vacío de temple de aceite es aplicado para el temple de aceite al vacío de materiales tales como acero aleado, acero de resistencia máxima, acero M300, etc. El horno temple vertical es principalmente adecuado para el tratamiento térmico al vacío de piezas de tipo varilla larga, piezas de tipo placa, piezas de eje largo, tren de aterrizaje, y otras piezas similares con dimensiones grandes. El trabajo tratado por el horno posee un deformación leve y una buena estructura.
Características Técnicas
1. Una temperatura de uniformidad excelente realizada por el crisol del horno de forma octagonal.
2. El transportador interno es del tipo superposición tipo estirable con la función de convertidor de frecuencia. Cuenta con una velocidad estable de transportación con pasos "máxima-rápida-lenta”, el cual logra que el tiempo de transportación sea corto.
3. El gas protector puede ser puesto dentro del horno para minimizar la evaporación del aceite y asegurar una velocidad rápida de refrigerado en el proceso de tempe de gas.
4. El horno vertical de vacío de temple de aceite cuenta con cámaras dobles verticales, por lo que el usuario puede elegir el tipo de movimiento estructural vertical y el diseño de acuerdo con sus propios requerimientos.
5. El tanque de aceite de alto volumen y el enfriamiento de aceite caliente por circulación externa y el intercambiador de calor logran un mejor efecto de enfriamiento.
6. Dos tipos de refrigerado (agitación de aceite y refrigerado de aceite por inyección) son utilizados para varios tipos de productos, lo que hace que la deformación del producto sea menor.
7. Es adecuado para el enfriamiento con aceite de varillas largas, como el tren de aterrizaje M300, con gran capacidad de carga y alta eficiencia.
Configuración Opcional del Horno Vertical de Vacío de Temple de Aceite
1. Estructura de la doble cámara vertical: Tipo integral/cámara de calefacción móvil/tanque de aceite móvil
2. Tipo de temple de agitación de aceite: Agitación por paleta/inyección por boquilla/ambos tipos
3. Crisol de horno: Elementos térmicos de grafito y aislamiento térmico de fieltro de grafito/ elementos térmicos de nicromo y aislamiento térmico de acero inoxidable/ elementos térmicos de molibdeno y aislamiento térmico de metal.
4. Bomba de vacío y calibre: Marca extranjera/marca china de alta calidad.
5. Grado de vacío: Vacío alto/medio/vacío.
6. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi
7. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell
8. Termopar: Tipo S, K, N.
9. Registrador: Registrador sin papel/registrador con papel.
10. HMI: Pantalla de simulación/pantalla táctil.
11. Componentes eléctricos: Marca nacional de alta calidad/Schneider/Siemens
Especificaciones del Horno Temple Vertical
|
Especificaciones/ Modelos
|
VVOQ-0812D
|
VVOQ-1015D
|
VVOQ-1218D
|
VVOQ-1520D
|
VVOQ-1825D
|
|
Tamaño de la zona térmica efectiva Φ P×A (mm)
|
Φ800 × 1200
|
Φ1000 × 1500
|
Φ1200 × 1800
|
Φ1500 × 2500
|
Φ1800 × 3000
|
|
Capacidad de carga de horno vertical de vacío de temple de aceite (kg)
|
600
|
1000
|
1200
|
2000
|
2500
|
|
Potencia térmica (kW)
|
240
|
330
|
450
|
570
|
750
|
|
Temperatura máxima (°C)
|
1050
|
1050
|
1050
|
1050
|
1050
|
|
1350
|
1350
|
1350
|
1350
|
1350
|
|
Homogeneidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de vacío (Pa)
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Tiempo de transportación(S)
|
≤20
|
≤36
|
≤45
|
≤60
|
≤72
|
|
Volumen de depósito de aceite (L)
|
5000
|
98000
|
11000
|
180000
|
240000
|
|
Gas de refrigerado (99.995%)
|
N2/Ar
|
N2/Ar
|
N2/Ar
|
N2/Ar
|
N2/Ar
|
|
Presión de gas de refrigerado (barra)
|
2
|
2
|
2
|
2
|
2
|
