Descripción

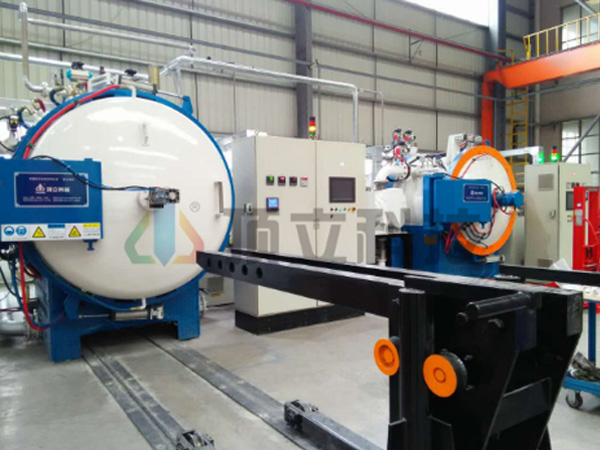

El horno de temple de gas de alta presión es aplicado al temple con gas de materiales tales como acero para herramientas, aceros troquelados, acero de alta velocidad, etc. No posee ninguna dimensión específica y ninguna forma requerida para los componentes. Los componentes presentan una pequeña deformación y un buen efecto de enfriamiento.
Características Técnicas
1. El horno de vacío horizontal es de una sola cámara y de llenado inferior. El tipo de abertura de la puerta del horno puede ser de diseño personalizado.
2. Una excelente uniformidad de temperatura realizada por el crisol del horno de forma octagonal.
3. Para diferentes tipos de requerimientos de velocidad de refrigerado, se utiliza la refrigeración de horno de intercambiador térmico singular o la refrigeración de crisol del horno intercambiador térmico de multiple etapa.
4. Para componentes diferentes, el horno de temple de intercambiador térmico singular horizontal es una opción para utilizar el sistema de circulación de temple de entrada lateral de gas o el sistema de circulación de temple de entrada frontal de gas.
5. Se adopta el intercambiador térmico único de dos etapas, por lo que el área de intercambio de calor es dos veces más que antes.
Configuración opcional del Horno de Temple de Gas de Alta Presión
1. Grado de Vacío: Alto vacío/ medio vacío.
2. PLC (Control Lógico Programable): OMRON/ Siemens/ Mitsubishi.
3. Controlador de temperatura: SHIMADEN/ EUROTHERM/ Honeywell.
4. Termopar: Tipo S, K, N.
5. Registrador: Registrador sin papel/ con papel.
6. HMI: Pantalla de simulación/ pantalla táctil.
7. Componentes eléctricos: Marca nacional de alta calidad/ Schneider/ Siemens.
8. Puerta de horno: En línea/ fuera de línea, subida y bajada vertical, rotación.
9. Tipo de gas de temple: refrigerado de inyección de gas a boquilla/ refrigerado de intercambiador térmico externo.
10. Crisol de horno: Elementos térmico de grafito y aislamiento térmico de fieltro de grafito/Elementos térmicos de molibdeno y aislamiento de metal térmico.
11. Bomba de vacío y calibre: Marca extranjera/marca china de alta calidad.
Especificaciones del Horno de Vacío Horizontal
|
Parámetro\Modelo
|
HVGQ-224S
|
HVGQ-335S
|
HVGQ-446S
|
HVGQ-557S
|
HVGQ-669S
|
HVGQ-7711S
|
HVGQ-8812S
|
HVGQ-9915S
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
200 × 200 × 400
|
300 × 300 × 500
|
400 × 400 × 600
|
500 × 500 × 700
|
600 × 600 × 900
|
700 × 700 × 1100
|
800 × 800 × 1200
|
900 × 900 × 1500
|
|
Capacidad de carga (kg)
|
50
|
75
|
250
|
400
|
600
|
1000
|
1200
|
1500
|
|
Potencia de calefacción (kW)
|
36
|
48
|
75
|
90
|
150
|
270
|
360
|
480
|
|
Temperatura Máx. (°C)
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Presión de enfriamiento de gas (barra)
|
6/10/15/20/40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
|
Gas refrigerante (99.995%)
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
