Descripción
El horno de soldadura de alto vacío horizontal es utilizado para la soldadura al vacío de materiales tales como metales no ferrosos, acero inoxidable, aleación de titanio, acero de alta temperatura, carburo cementado, etc.
Características Técnicas

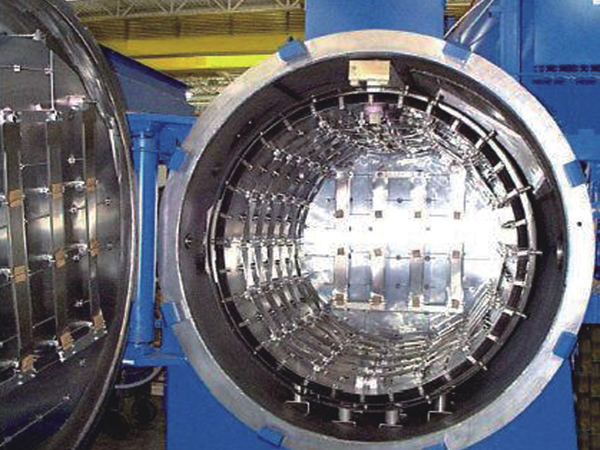

1. La estructura de los hornos al vacío es horizontal, de una cámara y de carga horizontal.
2. El crisol del horno está diseñado a través de la optimización modularizada con un buen rendimiento de temperatura uniforme.
3. La entrada del sistema de vacío está configurada con el dispositivo de dirección de gas condensado y el dispositivo de filtro de colección, preveniendo la contaminación de la bomba de vacío con vapor de la soldadura.
4. La única tecnología de manométrica anticontaminante garantiza la larga vida útil del vacuómetro.
5. La única tecnología trasera de aislamiento asegura una área grande de radiación y un mejor rendimiento de aislamiento.
6. ACME tiene un laboratorio de soldadura especial de defensa nacional, nosotros podemos proporcionar material y proceso de soldadura.
Configuración Opcional del Horno de Soldadura de Alto Vacío Horizontal
1. Tipo de puerta de horno: en línea/fuera de línea, arriba y abajo verticalmente, giratoria.
2. Crisol de horno: Elementos térmicos de grafito y aislamiento térmico de fieltro de grafito/Elemento térmico de molibdeno y aislamiento térmico de metal.
3. Bomba de vacío y calibre: Marca extranjera/marca china de alta calidad.
4. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi.
5. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell.
6. Termopar: Tipo S, K, K.
7. Registrador: Sin papel/con papel.
8. HMI: Pantalla de simulación/pantalla táctil con computador industrial.
9. Componentes eléctricos: Marca china de alta calidad/Schneider/Siemens
Especificaciones de los Hornos al Vacío de Soldadura
|
Parámetro\Modelo
|
HHVB-335S
|
HHVB-446S
|
HHVB-557S
|
HHVB-669S
|
HHVB-7711S
|
HHVB-8812S
|
HHVB-9915S
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
300 × 300 × 500
|
400 × 400 × 600
|
500 × 500 × 700
|
600 × 600 × 900
|
700 × 700 × 1100
|
800 × 800 × 1200
|
900 × 900 × 1500
|
|
Capacidad de carga (kg)
|
250
|
250
|
400
|
600
|
1000
|
1200
|
1500
|
|
Potencia de calefacción (kW)
|
75
|
75
|
90
|
150
|
270
|
360
|
480
|
|
Temperatura Máx. (°C)
|
1350/1700/ 2300
|
1350/1700/ 2300
|
1350/1700/ 2300
|
1350/1700/ 2300
|
1350/1700/ 2300
|
1350/1700/ 2300
|
1350/1700/ 2300
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Presión de refrigeración de gas (barra)
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
2/6/10
|
