Descripción

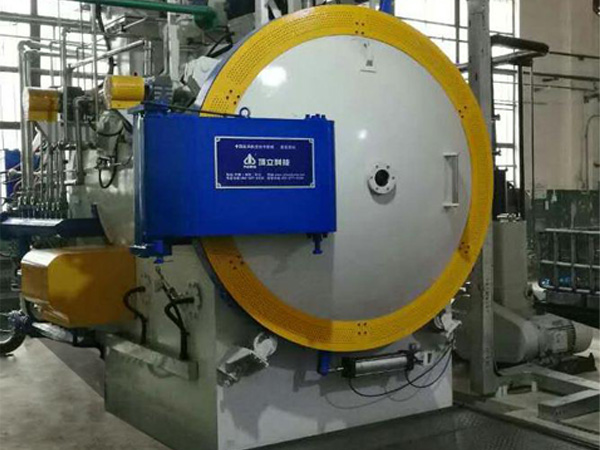

El horno de temple con gas horizontal es utilizado para el temple con gas de materiales como acero de herramientas, acero troquelado, acero de alta velocidad, acero de fuerza súper alta, etc. La cámara térmica está separada de la cámara de temple, lo que ahorra mucha energía y posee un buen refrigerado.
Características Técnicas
1. El horno de temple de gas al vacío de doble cámara posee una estructura horizontal, dos cámaras y carga inferior. El diseño de la puerta de horno puede ser personalizado.
2. La cámara de temple con gas es una pieza independiente, que posee una alta velocidad de intercambio térmico.
3. El carro de carga es de estructura integral. La transportación de los materiales es estable y se finaliza en poco tiempo.
4. De acuerdo con los trabajos de tratamientos, los usuarios pueden seleccionar la configuración del ventilador de temple con gas de alta potencia tipo flujo de eje o el ventilador de temple con gas de alta potencia centrífuga.
Configuración Opcional del Horno de Temple con Gas Horizontal
1. Termopar: Tipo S, K, N.
2. Registrador: Sin papel/con papel.
3. HMI: Pantalla de simulación/ Pantalla táctil con computador industrial.
4. Componentes eléctricos: Marca nacional de alta calidad/ Schneider/ Siemens
5. Puerta de horno: En línea/ fuera de línea, subida y bajada vertical, tipo rotatoria.
6. Tipo de temple con gas: Refrigerado vertical de flujo de aire frío/ refrigerado de lado a lado de flujo de aire frío.
7. Crisol de horno: Elementos térmicos de grafito y aislamiento térmico de fieltro de grafito/Elementos térmicos de molibdeno y aislamiento térmico metálico.
8. Bomba de vacío y calibre: Marca extranjera/marca china de alta calidad.
9. Grado de vacío: Vacío alto/ vacío medio.
10. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi
11. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell
Especificaciones del Horno de Temple con Gas Horizontal
|
Parámetro\Modelo
|
HVGQ-446D
|
HVGQ-557D
|
HVGQ-669D
|
HVGQ-7711D
|
HVGQ-8810D
|
HVGQ-8812D
|
HVGQ-9915D
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
400 × 400 × 600
|
500 ×500 × 700
|
600 × 600 × 900
|
700 × 700 × 1100
|
800 × 800 × 1000
|
800 × 800 × 1200
|
900 × 900 × 1500
|
|
Capacidad de carga (kg)
|
250
|
400
|
600
|
1000
|
1100
|
1200
|
1500
|
|
Potencia de calefacción (kW)
|
75
|
90
|
150
|
270
|
360
|
390
|
480
|
|
Temperatura Máx. (°C)
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
4 × 10-1
|
|
1 × 10-3/5 × 10-4
|
1 × 10-3/5 × 10-4
|
1 × 10-3/5 × 10-4
|
1 × 10-3/5 × 10-4
|
1 × 10-3/5 × 10-4
|
1 × 10-3/5 × 10-4
|
1 × 10-3/5 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
Tiempo de transporte (S)
|
≤15
|
≤20
|
≤25
|
≤30
|
≤30
|
≤30
|
≤35
|
|
Presión de enfriamiento de gas (barra)
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
6/10/15/20/ 40/60
|
|
Gas refrigerante (99.995%)
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
N2/Ar/He
|
