Descripción

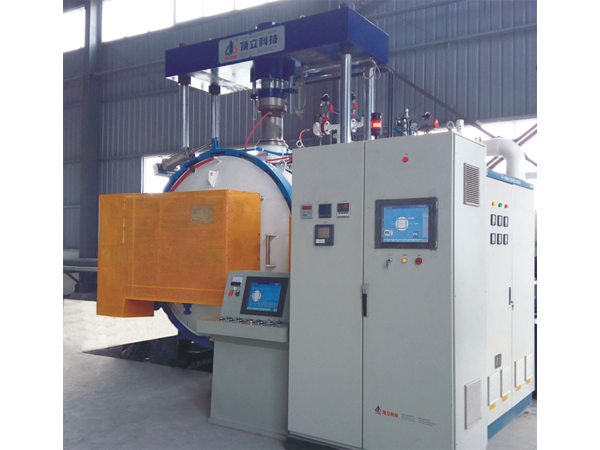

El horno de vacío ACME es de tipo VDP soldado y horno de difusión utilizado principalmente para el tratamiento de difusión de la hoja de tubo, cabeza de halcón, proceso de fusible de misiles en el sector aeroespacial y de embarcaciones. La soldadura por difusión se usa ampliamente para la soldadura por difusión en diferentes tipos de materiales metálicos, también para diferentes materiales metálicos y cerámicos y para la soldadura por difusión de materiales no metálicos.
Características Técnicas
1. El dispositivo de la prensa hidráulica y la zona caliente consisten en todo el horno de soldadura por difusión, el sistema de carga a presión equipado con sensor de presión de clase 0.001 fabricado en Alemania para garantizar el desplazamiento y el sensor de desplazamiento de alta precisión de clase 10um para garantizar el desplazamiento. Y el sistema de maquillaje de presión independiente para garantizar la precisión de la presión de la bomba de difusión.
2.Estrutura de sellado de motivo profesional para asegurarse de que no haya fugas durante el desplazamiento del pistón en un período prolongado.
3.La materia prima del ariete puede ser isostática presionando grafito o aleación TZM.
4.La planitud de la superficie de la precisión del ariete puede ser de ±5um.
5.El campo de presión se basa en el elemento 3D finito técnico para simular la deformación durante la carga de presión el ariete superior o ariete inferior. Con suficiente reserva de seguridad del grosor del ariete después del cálculo, asegúrese de que no haya deformación en el ariete a alta temperatura y la planitud de la base de carga del producto.
6. El ariete es fácil de quitar e instalar, si no tiene presión, puede usarse como un horno de soldadura con múltiples funciones.
7.Con un sistema de ga de 2 barras y 15 barras para un enfriamiento rápido en círculo externo, asegúrese de que el producto se enfríe de manera rápida y eficiente.
Especificaciones del Horno al Vacío de Soldadura por Difusión
|
Parámetro\Modelo
|
VDP-446
|
VDP-556
|
VDP-666
|
VDP-776
|
VDP-886
|
VDP-996
|
|
Tamaño efectivo de la zona caliente W×H×L (mm)
|
400 × 400 × 600
|
500 × 500 × 700
|
600 × 600 × 900
|
700 × 700 × 600
|
800 × 800 × 600
|
900 × 900 × 600
|
|
Potencia de calefacción (kW)
|
75
|
90
|
150
|
270
|
360
|
540
|
|
Temperatura Máx. (°C)
|
1300/1700/2300
|
1300/1700/2300
|
1300/1700/2300
|
1300/1700/2300
|
1300/1700/2300
|
1300/1700/2300
|
|
Presión de carga (T)
|
30-200
|
30-200
|
30-200
|
30-200
|
30-200
|
30-200
|
|
Uniformidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Grado de Vacío (Pa)
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
4 × 10-3/6 × 10-4
|
|
Tasa de aumento de presión (Pa/h)
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
|
No. de ariete
|
Simple/Doble
|
Simple/Doble
|
Simple/Doble
|
Simple/Doble
|
Simple/Doble
|
Simple/Doble
|
