Descripción

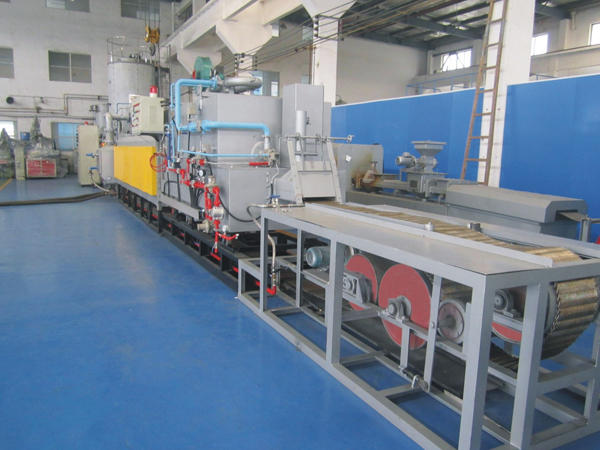

El horno de sinterizado de cinta de malla es utilizada principalmente para el sinterizado de alta temperatura de metalurgia de polvo ferroso y piezas de cobre, tales como cojinete a aceite, engranaje, discos de embrague, casquillo, manguito, etc.
Características Técnicas
1.El horno está configurado con el sistema extraíble de aglutinante rápido RBO tal como se requiere.
2.Se utiliza el elemento térmico tipo módulo, que es conveniente para el mantenimiento y el reemplazo sin la necesidad de detección del horno.
2. Toda la estructura de fibra refractaria garantiza una velocidad más rápida de calefacción y un bajo consumo de energía.
3. El horno de sinterizado utiliza la estructura de techo colgante, lo cual es conveniente para el mantenimiento y para el reemplazo de la mufla.
4. Está disponible el sistema rápido de refrigeración lo cual es principalmente para el endurecimiento de los materiales ferrosos.
5. Cuenta con las funciones de operación a control remoto, diagnóstico remoto de funcionamiento incorrecto y las funciones remotas de actualización del programa.
Configuraciones opcionales del Horno de Sinterizado de Cinta de Malla
1. Material refractario: Fibra de silicato de aluminio/fieltro de fibra cerámica.
2. Material de calefacción: 0Cr21Al6Nb, 0Cr27Al7Mo2
3. Material de mufla: SiC+SiN/acero resistente al calor
4. Material de cinta de malla: SUS310S, SUS314, SUS304
5. Control de proceso de gas: Flujómetro de volumen/masa, válvula manual/ automática, marca importada/china
6. Panel operacional: pantalla de simulación /pantalla táctil/ computador industrial
7. PLC (Control Lógico Programable): OMRON/ Siemens
8. Controlador de temperatura: SHIMADEN/ EUROTHERM
9. Termopar: Tipo C/Tipo K/Tipo N (revestimiento de tungsteno/ revestimiento de molibdeno/ revestimiento cerámico)
10. Registrador: Sin papel/ con papel, marca importada/ marca china
11. Componentes eléctricos: CHINT/ Schneider/ Siemens
Especificaciones de Horno de Sinterizado
|
Especificaciones/Modelos
|
MBSF-150/65-4
|
MBSF-220/80-5
|
MBSF-300/100-6
|
MBSF-460/100-7
|
MBSF-610/125-7
|
|
Ancho de cinturón (mm)
|
150
|
220
|
300
|
460
|
610
|
|
Altura de mufla (mm)
|
65
|
80
|
100
|
100
|
125
|
|
Zona térmica
|
4
|
5
|
6
|
7
|
7
|
|
Longitud zona térmica (mm)
|
1500+3600
|
2600+3600
|
2600+6000
|
4600+6000
|
4600+6000
|
|
Temperatura máxima (°C)
|
1150
|
1150
|
1150
|
1150
|
1150
|
|
Homogeneidad de temperatura (°C)
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
Potencia térmica (kW)
|
60
|
90
|
120
|
250
|
400
|
|
Gas de proceso de horno de sinterizado de cinta de malla
|
N2/3H2+N2/H2/CH4
|
N2/3H2+N2/H2/CH4
|
N2/3H2+N2/H2/CH4
|
N2/3H2+N2/H2/CH4
|
N2/3H2+N2/H2/CH4
|
|
Consumición de gas (m³/h)
|
6
|
10
|
15
|
20
|
30
|
|
Tamaño total L×A×A (mm)
|
13500 × 1300 × 1600
|
15500 × 1400 × 1700
|
20000 × 1500 × 1800
|
23500 × 1700 × 1900
|
23500 × 1900 × 2000
|
|
Las especificaciones arriba son definidas de acuerdo con el sinterizado de la pieza ferrosa. Los parámetros arriba pueden ser ajustados a los requerimientos de los procesos, no son de estándar aceptación, por lo que los detalles específicos deberán ser declarados en los acuerdos y las propuestas técnicas.
|
