Descripción

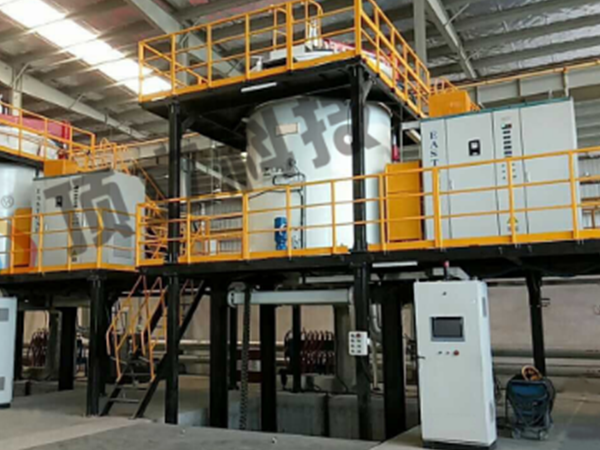

El horno vertical de pirólisis al vacío se emplea para el proceso de sinterización de pirólisis al vacío de materiales compuestos de matriz cerámica.
Características Técnicas
1. El horno al vacío vertical cuenta con la cámara de pirólisis de sellado a alta temperatura, se caracteriza por ser a prueba de contaminantes y por su fácil mantenimiento.
2. Para los hornos de tamaños grandes, serán designados múltiples zonas de control de temperatura para mejorar la homogeneidad de la temperatura.
3. Está equipado con un sistema externo de enfriamiento rápido para disminuir el ciclo de producción
4. Se adopta el sistema múltiple de tratamiento de etapa de gas residual para el manejo del alquitrán, polvo y gases.
Configuración Opcional del Horno Vertical de Pirólisis al Vacío
1. Puerta de horno: Elevación hidráulica/mecánica, abertura oscilante/paralela (puerta de tamaño grande), Cerradura manual/cerradura automática con collar de bloqueo.
2. Recipiente de horno: Todo de acero al carbono/ Totalmente de acero inoxidable.
3. Zona de candente de horno: Ladrillo refractario + Fibra cerámica.
4. Compuesto calefactor y mufla: Material de grafito/C/C compuesto.
5. Sistema de proceso de gas: Flujómetro volumen/masa, válvula manual/válvula automática, Marca extranjera/ marca china.
6. Bomba de vacío y calibre: Marca extranjera/marca china
7. HMI: Pantalla de simulación/pantalla táctil/Computador industrial personal
8. PLC (Control Lógico Programable): OMRON/Siemens
9. Controlador de temperatura: SHIMADEN/EUROTHERM
10. Termopar: Tipo W-Re, S y R
11. Componentes eléctricos: CHINT/Schneider/Siemens
Especificaciones del Horno al Vacío Vertical
|
Espec/Modelo
|
VVP-0508
|
VVP-1015
|
VVP-1520
|
|
Dimensiones del área de trabajo (W × H × L) (mm)
|
Φ500 × 800
|
Φ1000 × 1500
|
Φ1500 × 2000
|
|
Temperatura máxima(°C)
|
1600
|
1600
|
1600
|
|
Temperatura uniforme (Cº)
|
±5
|
±7,5
|
±10
|
|
Vacío final (Pa)
|
50
|
50
|
50
|
|
Rango de aumento de presión (Pa/h)
|
0,67
|
0,67
|
0,67
|
|
Los parámetros anteriores pueden ser ajustados según los requisitos del proceso, y no tienen que ser aceptados como estándar. Los detalles y especificaciones requeridos serán registrados en la propuesta técnica y los contratos.
|
