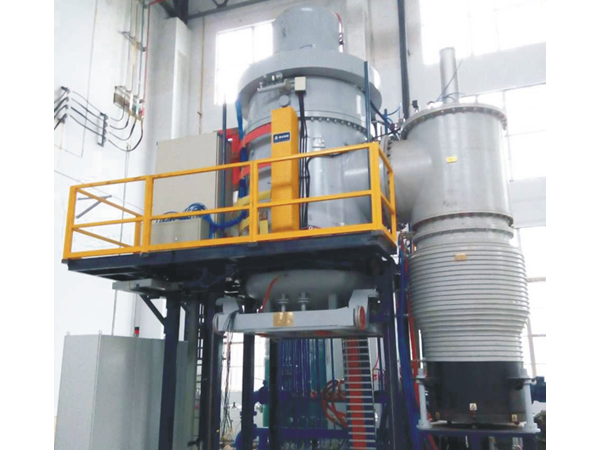

Horno al Vacío Vertical de Temple por Gas de Carga Inferior

Descripción

El horno al vacío vertical de temple por gas de carga inferior se utiliza para el temple de gas vertical de materiales de acero para herramientas, acero de alta velocidad, acero de fuerza súper alta, etc. Es especialmente aplicada para el templado de gas al vacío de productos cuya deformación es sencilla y de grandes tamaños como piezas tipo varillas largas, piezas de ejes, piezas de tipo placa, etc. Los componentes presentan una deformación pequeña y un buen efecto.

Características Técnicas

1. El horno al vacío vertical de temple por gas de carga inferior es vertical, posee una cámara, y es de estructura interior de carga. El cliente tiene la opción de elegir el dispositivo de puerta interior de movimiento hacia afuera según sus requerimientos.
2. Excelente uniformidad de temperatura producida por el crisol del horno en forma octagonal.
3. La estructura del dispositivo inferior de la puerta es opcional para el tornillo con rodamiento de bolas o el tornillo de trapecio, la tuerca en movimiento o el tornill en movimiento.
4. El bastidor del dispositivo de elevación está equipado con el dispositivo de corrección de auto balance para eliminar fallas acumuladas. La elevación es estable y no presenta vibración.
5. Para los diferentes tipos de requisitos de velocidad de refrigerado, puede utilizar el crisol del horno intercambiador de calor simple o dual, o el crisol de horno intercambiador de calor de etapa múltiple.
6. La tecnología variable de enfriamiento direccional, puede realizar ambos enfriamientos de inyección vertical y todo alrededor en 360º .

Configuración Opcional de Horno al Vacío Vertical de Temple por Gas de Carga Inferior

1. Carga interior: la puerta interior puede moverse y ser fijada horizontalmente.
2. Movimiento vertical: movimiento a husillo/movimiento a tuerca
3. Tipo de gas de temple: enfriamiento de inyección de gas por boquilla 360º /enfriamiento por intercambiador externo térmico.
4. Crisol de horno: Elementos térmicos de grafito y aislamiento térmico de fieltro de grafito/ Elementos térmicos Molibdeno y aislamiento térmico de metal.
5. Bomba de vacío y calibre: marca extranjera/marca china de alta calidad.
6. Grado de vacío: Vacío alto/medio/vacío.
7. PLC (Control Lógico Programable): OMRON/Siemens/Mitsubishi.
8. Controlador de temperatura: SHIMADEN/EUROTHERM/Honeywell.
9. Termopar: Tipo S, K, N.
10. Registrador: Registrador sin papel/con papel.
11. HMI: Pantalla de simulación/ pantalla táctil
12. Componentes eléctricos: Marca nacional de alta calidad/Schneider/Siemens

Especificaciones del Horno al Vacío Vertical de Temple por Gas de Carga Inferior

Parámetro\Modelo	VVGQ-0608S	VVGQ-0808S	VVGQ-1010S	VVGQ-1212S	VVGQ-1215S	VVGQ-1515S	VVGQ-1520S		VVGQ-XX60S
Tamaño efectivo de la zona caliente Φ ×H(mm)	Φ600 × 800	Φ800 × 800	Φ1000 × 1000	Φ1200 × 1200	Φ1200 × 1500	Φ1500 × 1500	Φ1500 × 2000	ΦXXX × 6000
Capacidad de carga (kg)	650	850	1000	1150	1300	1450	1800	1T~4T/6m
Potencia de calefacción (kW)	120	180	270	330	390	420	540	El diseño del producto prevalecerá
Temperatura Máx. (°C)	1150	1150	1150	1150	1150	1150	1150	1150
	1350	1350	1350	1350	1350	1350	1350	1350
Uniformidad de temperatura (°C)	±5	±5	±5	±5	±5	±5	±5	±5
Grado de Vacío (Pa)	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1	4 × 10-1
	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4 × 10-3/6 × 10-4	4×10-3/6 × 10-4
Tasa de aumento de presión (Pa/h)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Presión de enfriamiento de gas (barra)	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60	6/10/15/20/ 40/60
Gas refrigerante (99.995%)	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He	N2/Ar/He
