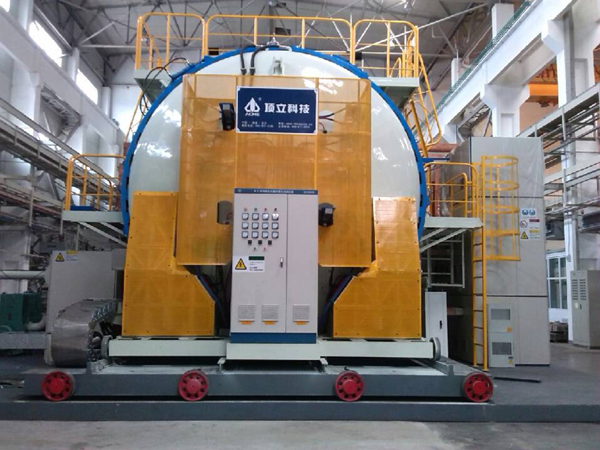

Descripción
El horno horizontal de grafito al vacío es aplicado a la grafitización a alta temperatura y el tratamiento de pureza de C/C, grafito, material refractario de aislamiento de fibra de carbono, productos de grafito, etc.
Características Técnicas
1. El tamaño de la zona de trabajo del horno puede alcanzar los 2.5m×2.5m×5m, el cual puede satisfacer el tratamiento de piezas CVD de tamaño grande..
2. La temperatura única ACME súper alta y su tecnología alta de alimentación corriente logra que el equipamiento sea estable por un período largo a 2600ºC.
3. El horno de grafitización adopta múltiples zonas de control de temperatura al fin de lograr una buena homogeneidad de temperatura.
4. El sistema externo de rápida circulación es una opción caracterizada por un corto ciclo por lote y eficiencia alta.
Configuración Opcional del Horno de Grafito Horizontal al Vacío
1. Puerta de horno: Tipo visagra giratoria/ corredera, Cerradura manual/ Cerradura automática de collar de bloqueo.
2. Recipiente de horno: Todo de acero al carbono/ Capa interior de acero inoxidable/ Completamente de acero inoxidable.
3. Zona candente de horno: Fieltro de carbono ligero/ grafito/ compuesto duro/ CFC
4. Compuesto calefactor y mufla: Grafito isostático prensado/ Pureza de prensa alta, grafito de fuerza y densidad altas/ Grafito de tamaño fino.
5. Sistema de proceso de gas: Flujómetro volumen/masa, válvula manual/automática, marca extranjera/marca china.
6. Bomba de vacío y calibre: Marca extranjera/marca china
7. HMI: Pantalla de simulación/táctil/computador industrial personal
8. PLC (Control Lógico Programable): OMRON/Siemens
9. Controlador de temperatura: SHIMADEN/EUROTHERM
10. Termopar: Tipo C, S, K, N
11. Registrador: Sin papel/Con papel, marca extranjera/marca china
12. Componentes electrónicos: CHINT/Schneider/Siemens
13. Camión de carga: tipo rodillo /tipo horquillas/tipo conducción de plegado a larga distancia.
Especificaciones del Horno de Grafitización
|
Espec/Modelo
|
HVG-060609-C
|
HVG-080812-C
|
HVG-101015-C
|
HVG-131320-C
|
HVG-151530-C
|
HVG-202040-C
|
|
Dimensiones del área de trabajo (W × H × L) (mm)
|
Φ600 × 600 × 900
|
Φ800 × 800 × 1200
|
Φ1000 × 1000 × 1500
|
Φ1300 × 1300 × 2000
|
Φ1500 × 1500 × 3000
|
Φ2000 × 2000 × 4000
|
|
Temperatura máxima(°C)
|
2600
|
2600
|
2600
|
2600
|
2600
|
2600
|
|
Temperatura uniforme (Cº)
|
±7,5
|
±7,5
|
±10
|
±10
|
±15
|
±20
|
|
Vacío final (Pa)
|
50
|
50
|
50
|
50
|
50
|
50
|
|
Rango de aumento de presión (Pa/h)
|
0,67
|
0,67
|
0,67
|
0,67
|
0,67
|
0,67
|
|
Los parámetros anteriores pueden ser ajustados según los requisitos del proceso, y no tienen que ser aceptados como estándar. Los detalles y especificaciones requeridos serán registrados en la propuesta técnica y los contratos.
|
