Descripción

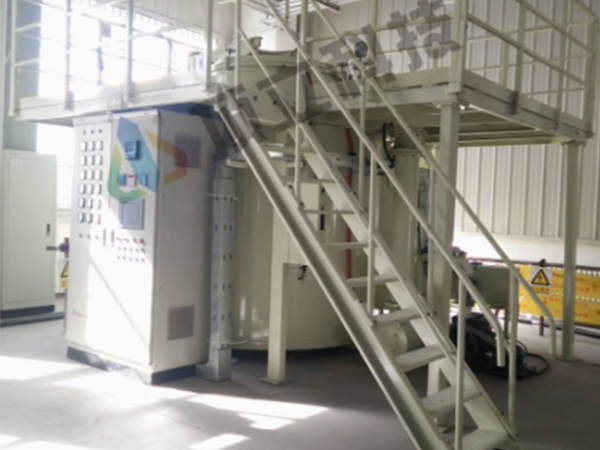

El horno de carbonización al vacío vertical utiliza el grafito como el compuesto calefactor con el ambiente de calentamiento de carbono, cuya máxima temperatura alcanza los 1600°C. Es utilizado para la carbonización a alta temperatura y el tratamiento de agrietamientos de materiales compuestos C/C, material compuesto de matriz cerámica y material de aislamiento de fibra de carbono. El horno tubular de carbonización vertical también adopta toda la zona metálica caliente sin el ambiente de carbono en calefacción, cuya temperatura máxima es de 1100℃. Es utilizado para el sinterizado y desaglomerado de materiales especiales en ambiente aeróbico.
Características Técnicas
1. El horno térmico al vacío funciona en vacío a temperatura baja y temperatura ambiente, trabaja en presión positiva bajo alta temperatura.
2. Trabaja en ambiente con oxígeno con la característica a prueba de contaminación de productos, también que puede trabaja en varios tipos de gases y condiciones.
3. Los hornos mayores serán diseñados con múltiples zonas de control de temperatura a fín de aumentar la homogeneidad de la temperatura.
4. Está equipada con el sistema externo de enfriamiento rápido a fín de disminuir el ciclo de producción.
5. Se adopta múltiples sistemas de tratamiento de gas residual para manejar el alquitrán, polvo y gases.
6. El horno tubular vertical de carbonización utiliza el elemento metálico calefactor con un suministro de potencia de 380V. También disponemos de la mufla completamente metálica de temperatura alta.
Configuración Opcional del Horno de Carbonización al Vacío Vertical
1. Puerta de Horno: Elevación hidráulica/mecánica, abertura completa/paralela (puerta de tamaño grande), Cerradura manual/cerradura automática con collar de bloqueo.
2. Recipiente de horno: Todo de acero al carbono/Totalmente de acero inoxidable.
3. Zona de calefacción de horno: Ladrillo refractario + Fibra cerámica
4. Compuesto calefactor y mufla: Ni-Cr, Fe-Cr-Al, Fe-Cr-Al-Nb, Fe-Cr-Al-Mo
5. Mufla: SUS304, SUS316L, SUS310S
6. Sistema de proceso de gas: Válvula manual/válvula automática
7. HMI: Pantalla de simulación/Pantalla táctil/Computador industrial personal
8. PLC (Controlador Lógico Programable): OMRON/Siemens
9. Controlador de temperatura: SHIMADEN/EUROTHERM
10. Termopar: Tipo K, N, S
11. Componentes eléctricos: CHINT/Schneider/Siemens
Parámetros del Horno de Carbonización al Vacío Vertical
|
Espec/Modelo
|
VVC-0608
|
VVC-1015
|
VVC-1620
|
|
Dimensiones del área de trabajo (D × H ) (mm)
|
Φ600 × 800
|
Φ1000 × 1500
|
Φ1600 × 2000
|
|
Temperatura máxima(°C)
|
1000
|
1000
|
1000
|
|
Temperatura uniforme (Cº)
|
±7,5
|
±10
|
±15
|
|
Vacío final (Pa)
|
50
|
50
|
50
|
|
Rango de aumento de presión (Pa/h)
|
2
|
2
|
2
|
